產品介紹

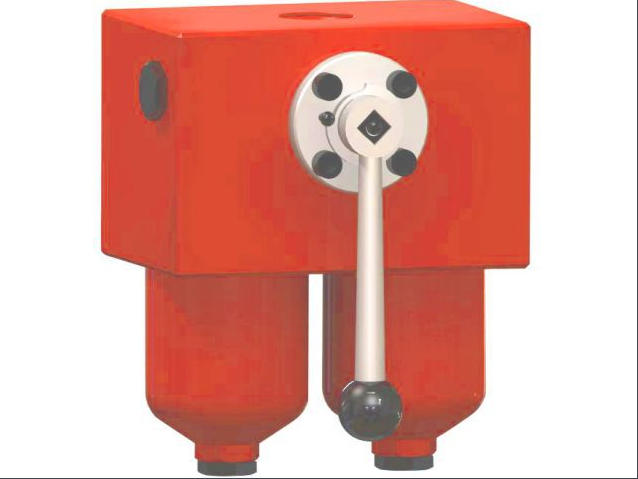

SMF雙筒中壓過濾器由兩只單筒過濾器，兩只單向閥、換向閥、旁通閥、發訊器等組成，它可在系統不停機狀況下更換濾芯，適用于連續工作的中低壓液壓系統。當其中一只過濾器的濾芯在工作過程中堵塞至壓差發訊器壓力值時，發訊器動作，它可按上電源及指示器的提示人們應更換此濾芯。
更換濾芯時，只要轉換向閥手柄到另一位置后，備用的過濾筒開始工作，旋開已堵塞的過濾筒放油螺塞放完油后，再旋下外殼，即可更換濾芯。連接方式：螺紋
一、SMF雙筒中壓過濾器使用注意事項：
1、堵塞后應及時更換濾芯，以避免濾芯壓差繼續上升致濾芯破損，造成再污染系統。
2、換向閥手柄必須到位。
3、換向后已堵塞的濾芯應及時更換新濾芯，以備下次使用。
二、SMF雙筒中壓過濾器型號說明
下面以SMF-D30X*為準，為大家說明各部分的含義，SMF代表雙筒壓力管路過濾器，即Duplex middle Pressure Line Filter Series
D代表公稱壓力為10Mpa；
30代表公稱流量為30L/min；
*代表過濾器精度
四、SMF雙筒中壓過濾器型號
更換濾芯時，只要轉換向閥手柄到另一位置后，備用的過濾筒開始工作，旋開已堵塞的過濾筒放油螺塞放完油后，再旋下外殼，即可更換濾芯。連接方式：螺紋
一、SMF雙筒中壓過濾器使用注意事項：
1、堵塞后應及時更換濾芯，以避免濾芯壓差繼續上升致濾芯破損，造成再污染系統。
2、換向閥手柄必須到位。
3、換向后已堵塞的濾芯應及時更換新濾芯，以備下次使用。
二、SMF雙筒中壓過濾器型號說明
下面以SMF-D30X*為準，為大家說明各部分的含義，SMF代表雙筒壓力管路過濾器，即Duplex middle Pressure Line Filter Series
D代表公稱壓力為10Mpa；
30代表公稱流量為30L/min；
*代表過濾器精度
三、SMF雙筒中壓過濾器技術參數 Technical Data
|
型號
|
公稱流量(L/min)
|
通徑
(mm) |
過濾精度
r(µm) |
公稱壓力
(MPa) |
壓力損失
（MPa) |
發訊裝置
(V/W) |
重量(Kg)
|
連接方式
|
濾芯型號
|
|
|
Initial
|
Max
|
|||||||||
|
SMF-D30×＊
|
30
|
10
|
5
10 20 |
10
|
≤ 0.08
|
0.5
|
24/48
220/50 |
螺紋
threaded |
0060D＊BN/HC
|
|
|
SMF-D63×＊
|
63
|
20
|
0140D＊BN/HC
|
|||||||
|
SMF-D100×＊
|
100
|
25
|
0160D＊BN/HC
|
|||||||
|
SMF-D160×＊
|
160
|
32
|
0240D＊BN/HC
|
|||||||
|
型 號Model
|
尺寸Size(mm)
|
||||||||||||||
|
H
|
H1
|
H2
|
L
|
L1
|
L2
|
A
|
a
|
B
|
b
|
M
|
d
|
h
|
c
|
e
|
|
|
SMF-D30×＊
|
273
|
203
|
43
|
180
|
116
|
66
|
118
|
80
|
170
|
145
|
M27×2
|
M8
|
10
|
12.5
|
19
|
|
SMF-D63×＊
|
381
|
312
|
|||||||||||||
|
SMF-D100×＊
|
362
|
292
|
56
|
246
|
163
|
93.5
|
166
|
135
|
230
|
190
|
M33×2
|
M10
|
18
|
20
|
16
|
四、SMF雙筒中壓過濾器型號
|
SLLF雙筒潤滑過濾器80~120μ
|
SLLF 濾芯80~120μ
|
|
SLLF-32×※P
|
SLFX-32×※
|
|
SLLF-40×※P
|
SLFX-40×※
|
|
SLLF-50×※P
|
SLFX-50×※
|
|
SLLF-65×※P
|
SLFX-65×※
|
|
SLLF-80×※P
|
SLFX-80×※
|
|
SLLF-100×※P
|
SLFX-100×※
|
|
SLLF-150×※P
|
SLFX-150×※
|
|
SLLF-200×※P
|
SLFX-200×※
|
產品優勢
納污量大
選用優質進口濾材，單位面積過濾材料所能容納的顆粒污染的質量高，納污量大，使用壽命長。
過濾精度穩定
先進的加工工藝，減少濾材在折波加工中因機械力產生的破損，保障濾芯過濾精度穩定均一。
結構完整性高
多次通過標準ISO2942:2004試驗，濾芯不存在影響其過濾精度評定結果的結構缺陷。確保精度與實際精度水平一致。
出廠檢驗嚴格
原材料、半成品、成品完整嚴格的產品出廠檢驗流程，出廠產品實行全檢，確保產品出廠品質。
